تفاصيل المنتج:
|
| Keywords: | European Standard Single Girder Overhead Crane | Capacity: | 1-5ton |
|---|---|---|---|
| Feature: | Frequency Control And Braking | Span: | 5-15m |
| Max. lifting height: | 9m,12m,6m | Control method: | Wireless Remote Control |
| Advantage: | High Transmission Efficiency | Application: | workshop,Warehouse,factory |
| إبراز: | الرافعات العلوية الصغيرة ذات العارضة الواحدة الأوروبية,الرافعات العلوية ذات العارضة الواحدة القياسية,الرافعة العلوية الأوروبية للتحكم في التردد |
||

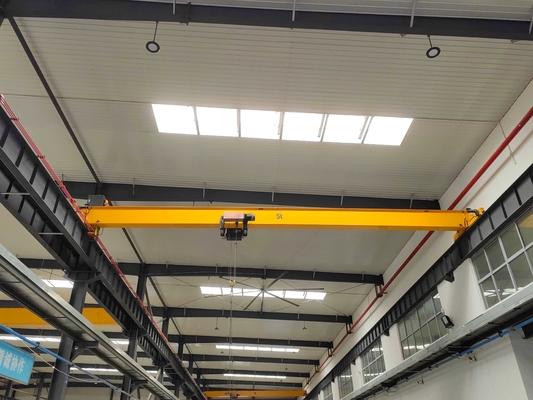

التحكم في التردد والفرملة معيار أوروبي للرافعات العلوية ذات العارضة الواحدة سهلة الاستخدام
مقدمة:
تتميز الرافعات ذات العارضة الواحدة الأوروبية بخفة الوزن والبنية المدمجة وانخفاض استهلاك الطاقة. بفضل مفهوم التصميم الفريد، تتميز بخصائص الحجم الصغير والوزن الخفيف وضغط العجلات الصغير.
بالمقارنة مع الرافعات التقليدية، فإن مسافة الحد من الخطاف إلى الحائط هي الأصغر، وارتفاع الخلوص هو الأدنى. يمكن للرافعة الأوروبية أن تعمل بالقرب من الأمام ولها ارتفاع رفع أعلى، مما يزيد فعليًا من مساحة العمل الفعالة لورشة العمل الحالية. نظرًا لخصائص الوزن الخفيف وضغط العجلات الصغير للرافعات الأوروبية، يمكن تصميم ورشة العمل الجديدة بمساحة أصغر ووظائف أكثر اكتمالاً. تعني المصانع الأصغر توفيرًا كبيرًا في استثمار البناء الأولي، بالإضافة إلى تكاليف التدفئة وتكييف الهواء والصيانة الأخرى على المدى الطويل.
المعايير الفنية:
| الامتداد | م | 7.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 |
| السعة | طن | 1~12.5 طن | ||||||
| الوزن الإجمالي | كجم | 1781~12086 | ||||||
| وزن العربة | كجم | 405~740 | ||||||
| أقصى حمل للعجلات | كن | 13.5~90.94 | ||||||
| سكة السفر | P24~P43 | |||||||
| سرعة الرفع | م/دقيقة | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 | 0.8/5 |
| ارتفاع الرفع | م | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
| إجمالي طاقة المحرك | كيلو واط | 4.31 | 4.31 | 4.31 | 4.31 | 4.67 | 4.67 | 4.67 |
| سرعة الرافعة | م/دقيقة | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 | 3-30 |
| سرعة العربة | م/دقيقة | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 |
| واجب العمل | M5/A5 | |||||||
أجهزة الحماية للرافعات العلوية من النوع الأوروبي
محول التردد: يمكن لوظيفة الحماية الخاصة بالعكس حماية الدائرة القصيرة والتيار الزائد وارتفاع درجة حرارة المحرك والجهد المنخفض والجهد الزائد والتأريض والدائرة القصيرة ومنع التوقف وارتفاع درجة حرارة المشتت الحراري وحماية ارتفاع درجة حرارة وحدة الفرملة لكل آلية قيادة.
حماية التوزيع: تم تجهيز الدائرة الرئيسية لتوزيع طاقة الرافعة بمكونات واقية مثل مفتاح الهواء الأوتوماتيكي لإمداد الطاقة الرئيسي والموصل الرئيسي.
حماية الدائرة القصيرة: تم تجهيز دائرة الطاقة الرئيسية بمفتاح أوتوماتيكي كحماية من الدائرة القصيرة للرافعة؛ تم تجهيز دائرة التحكم بمفتاح هواء أوتوماتيكي صغير السعة كحماية من الدائرة القصيرة.
حماية من الحمل الزائد: تم تجهيز محركات كل آلية من الرافعة بأجهزة حماية من التيار الزائد منفصلة كحماية من الحمل الزائد؛ يستخدم مفتاح الهواء الأوتوماتيكي لإمداد الطاقة الرئيسي كحماية من الحمل الزائد للرافعة.
حماية تسلسل الطور: يعتمد الجهاز واقي تسلسل الطور لمراقبة جودة إمداد الطاقة في الوقت الفعلي. عندما يولد مصدر الطاقة جهدًا زائدًا أو جهدًا منخفضًا أو فقدان طور أو تغيير تسلسل الطور لأسباب خارجية، ستقوم نظام التحكم بقطع الدائرة الرئيسية لحماية سلامة المعدات والأفراد بشكل فعال.
حماية حد الرفع: تم تجهيز آلية الرفع بمفاتيح حد في الموضع ومفاتيح حد. تضمن مفاتيح الحد في الموضع أن تتوقف آلية الرفع تلقائيًا عندما تكون في مكانها. يمكن لمفاتيح الحد أن تضمن أن آلية الرفع تنقطع تلقائيًا عندما يصل الخطاف إلى موضع الحد.
حماية حد السفر: يتم تجهيز آليات السفر والعبور للرافعة بشكل عام بمفاتيح حد في الموضع ومفاتيح حد في كلا الطرفين.
حماية إيقاف التشغيل في حالات الطوارئ: تم تجهيز دائرة التحكم في الرافعة بمفتاح طوارئ. عند وقوع حادث، يمكن قطع إمداد الطاقة لدائرة التحكم في أي وقت، ثم يتم قطع الدائرة الرئيسية لضمان التشغيل الآمن للرافعة.
تدابير مقاومة التآكل والغبار والإغلاق.
رسم تخطيطي:
التطبيق:
تتمتع الرافعات الجسرية ذات العارضة الواحدة بالعديد من الاستخدامات وتستخدم على نطاق واسع في الحياة الواقعية. في العديد من المصانع، يختار العديد من مصنعي المنتجات الرافعات لسهولة المناولة، وتبرز الرافعات العلوية ذات العارضة الواحدة بشكل أكبر من حيث المساعدة والنقل.
بالإضافة إلى ورش العمل الميكانيكية العامة، تستخدم الرافعات العلوية ذات العارضة الواحدة على نطاق واسع في البترول والبتروكيماويات وبناء السكك الحديدية ومطارات الطيران المدني ومحطات الطاقة الكهرومائية والموانئ وصناعة الورق ومواد البناء والمعادن وغيرها من ورش العمل والمستودعات وساحات المواد.
